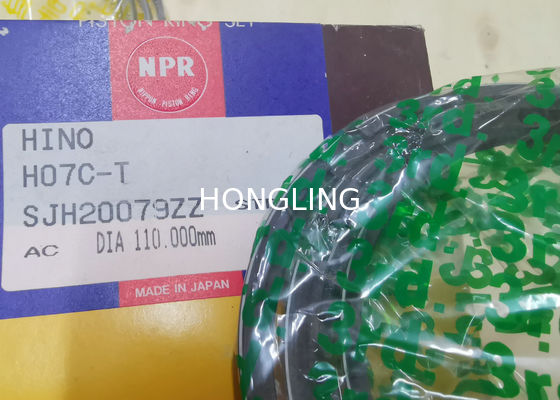

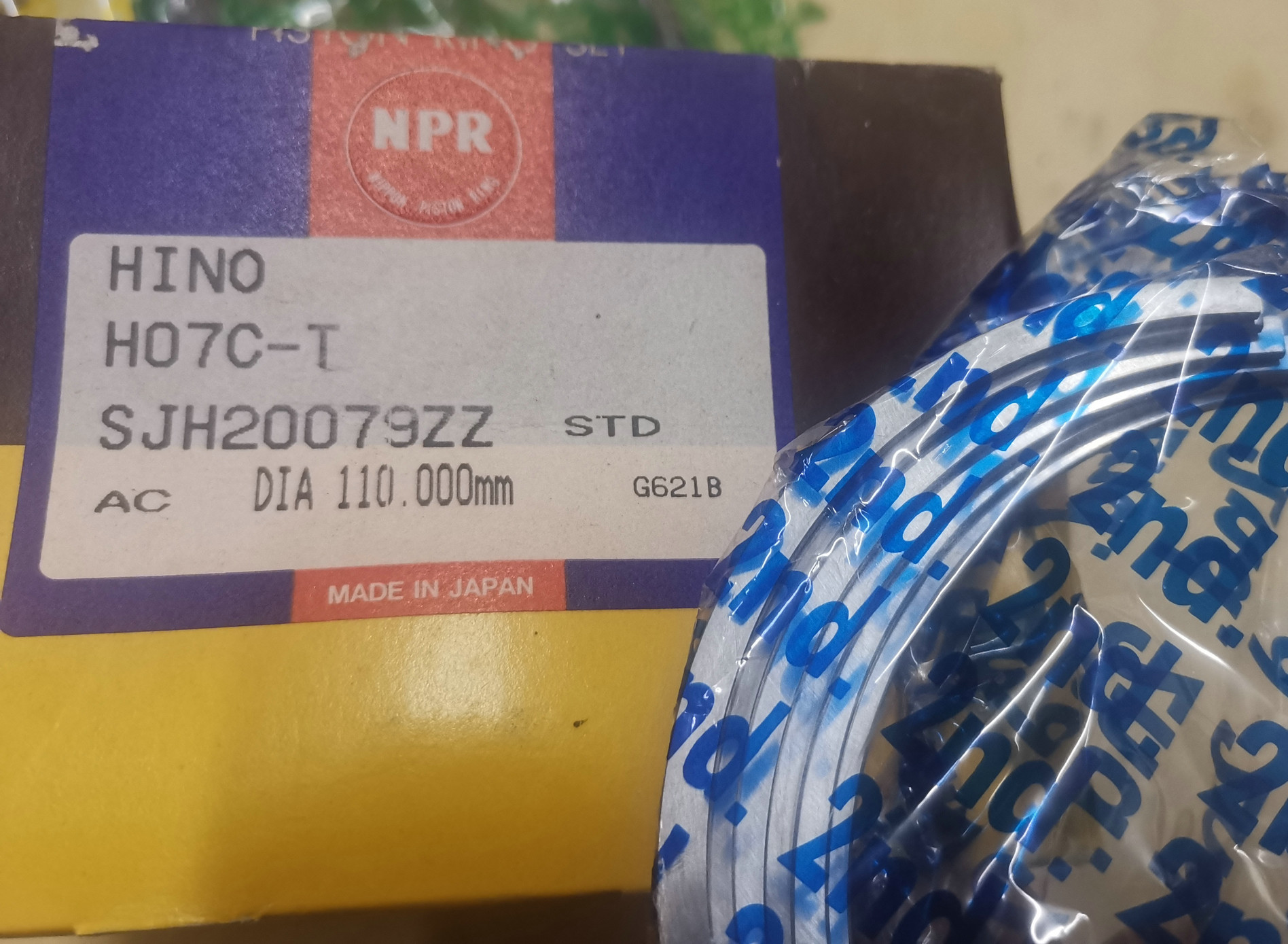

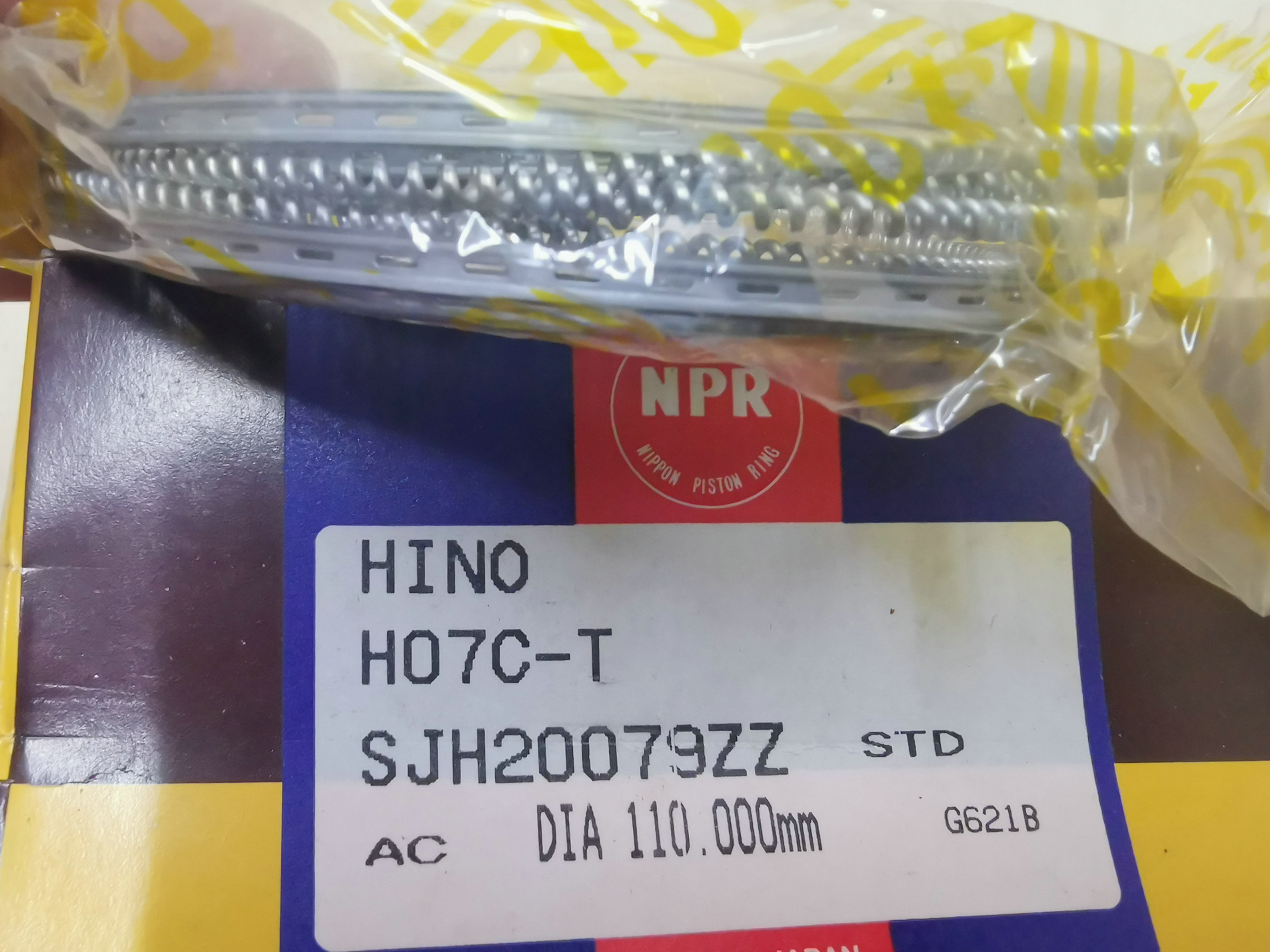

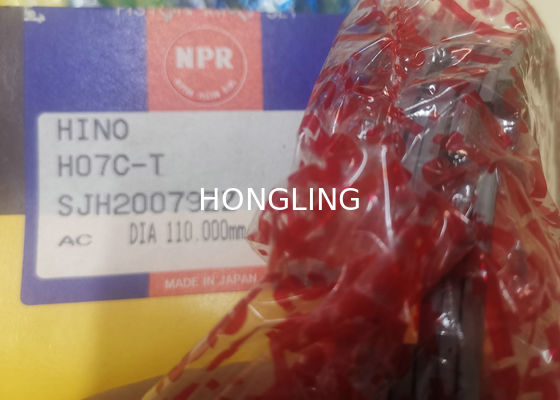

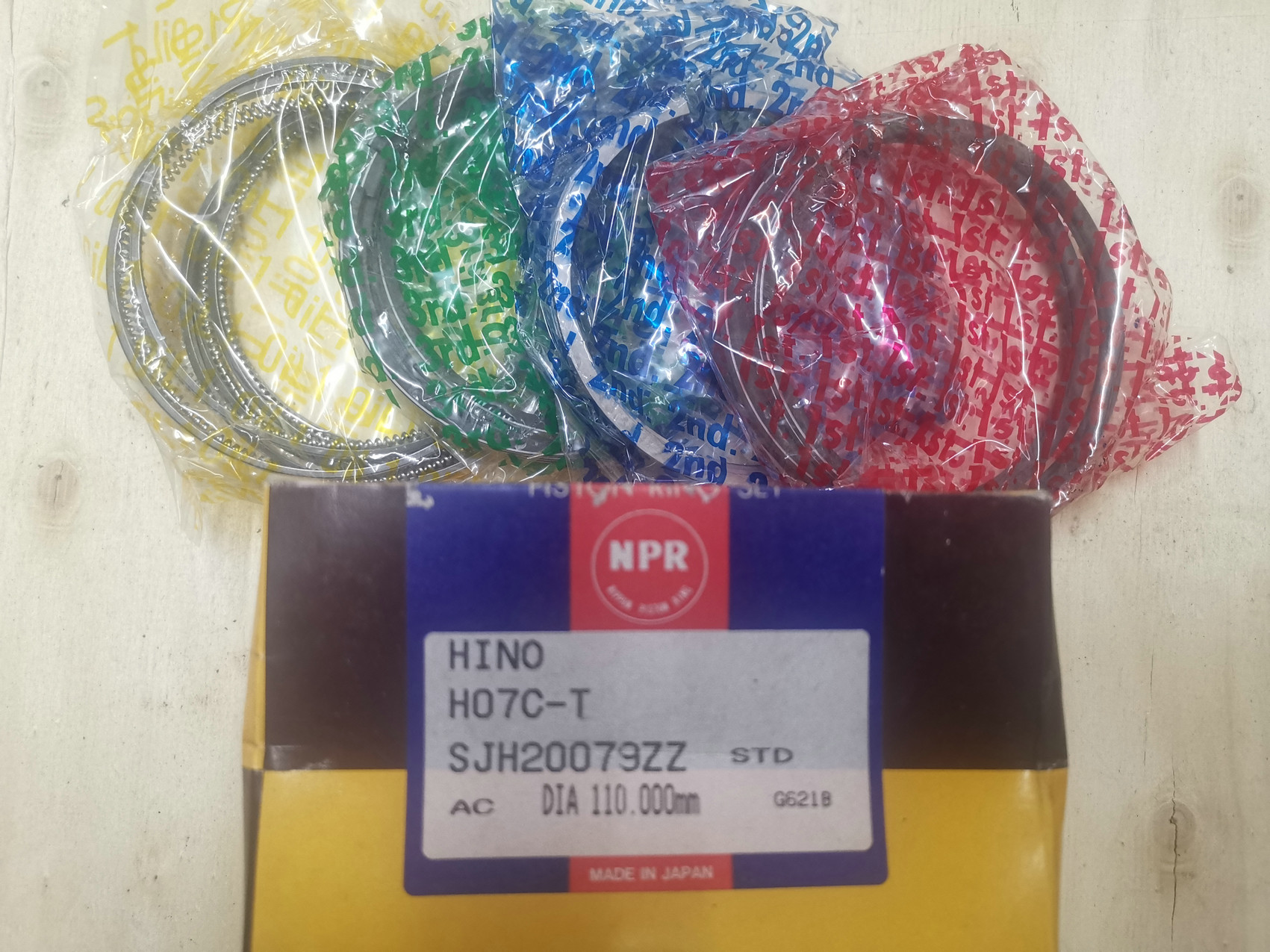

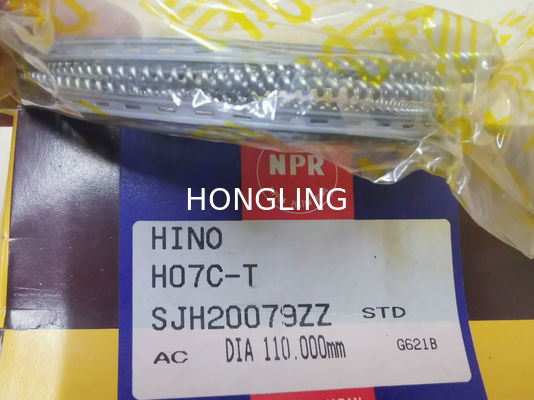

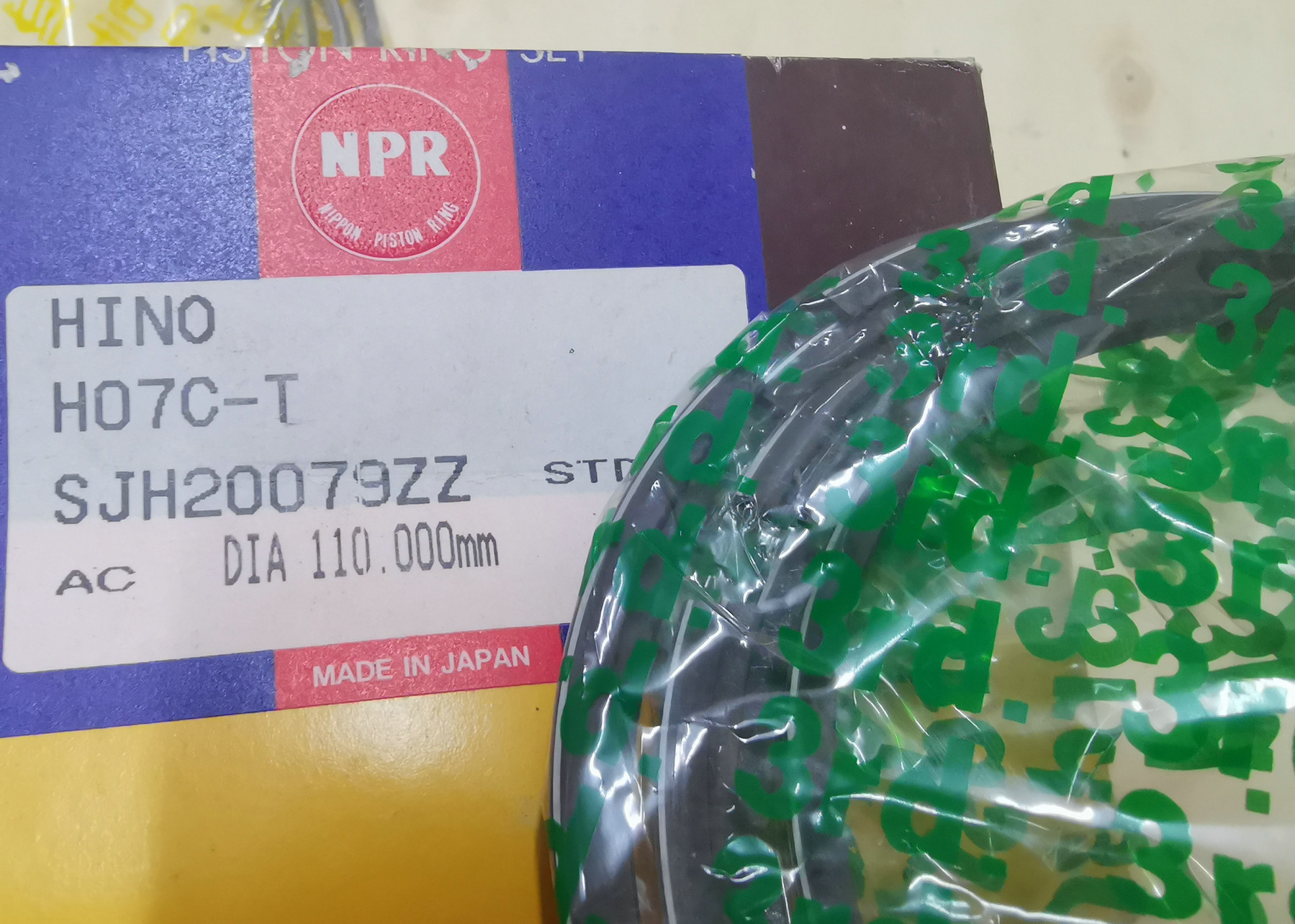

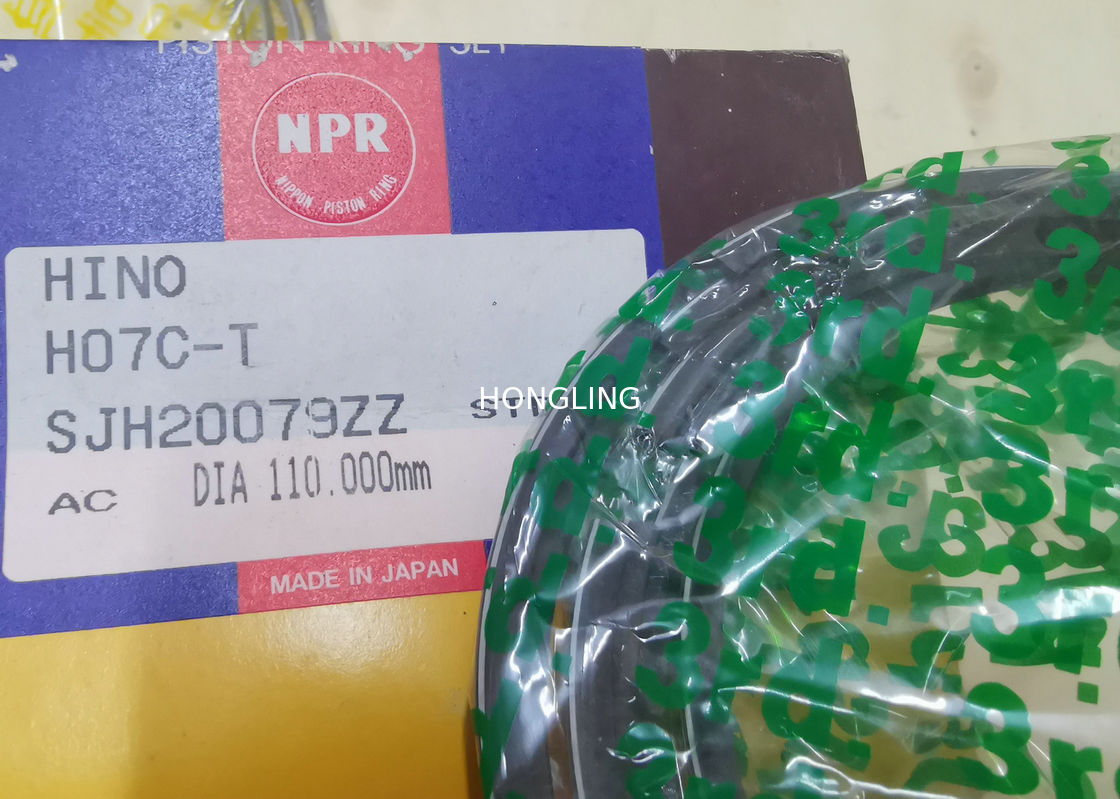

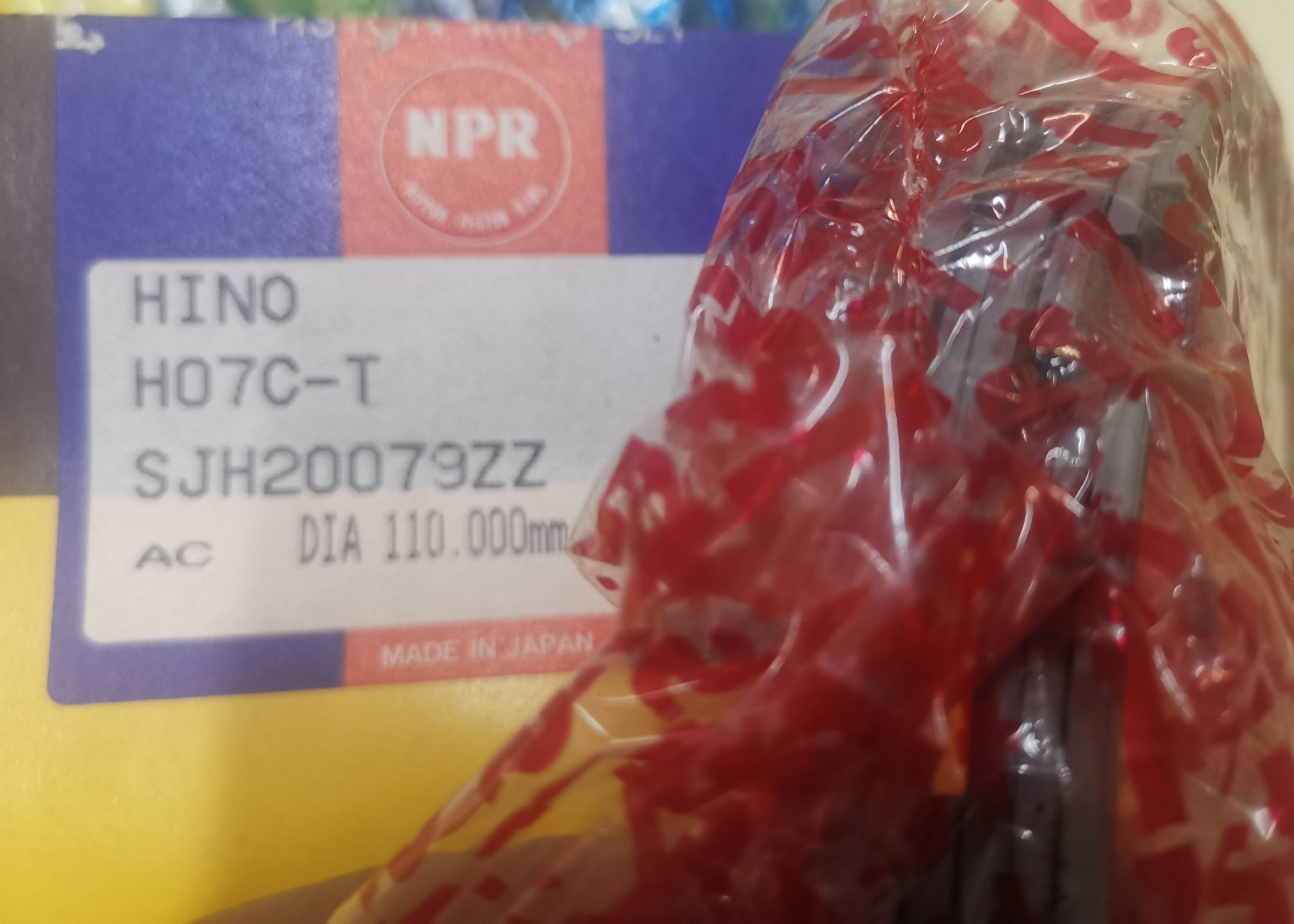

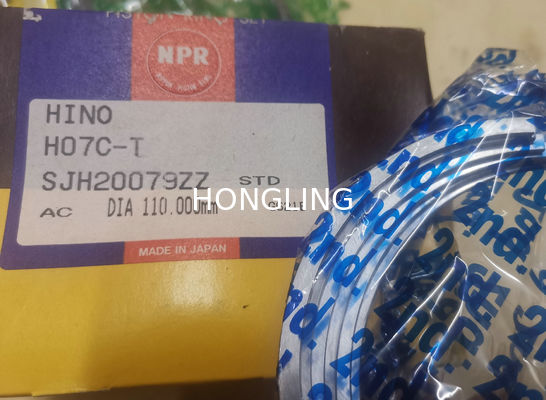

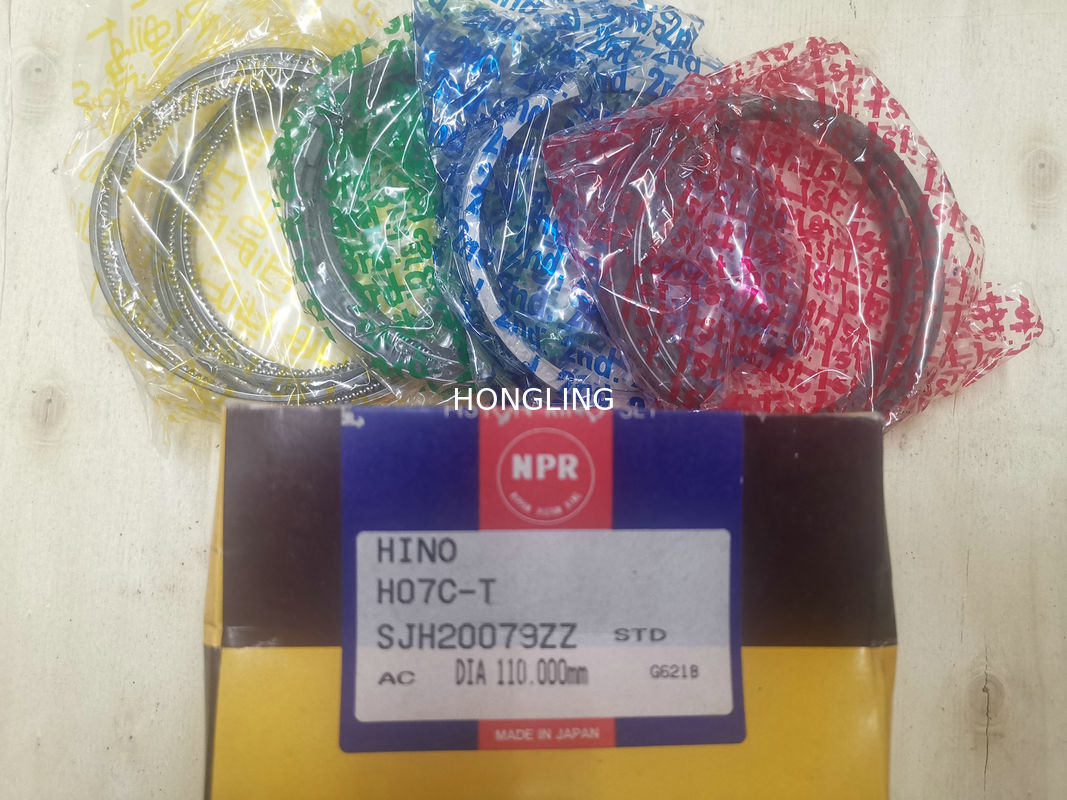

H07CT δαχτυλίδι εμβόλων 13011-3470A 13011-3510A 13019-1340A για τα μέρη μηχανών HINO

«NPR οδηγία συναρμολογήσεων ΣΥΝΌΛΟΥ ΔΑΧΤΥΛΙΔΙΏΝ ΕΜΒΌΛΩΝ»

Ι. εγκαταστήστε τα δαχτυλίδια εμβόλων στην ακόλουθη διαταγή:

1, λεπτομερώς καθαροί αύλακες του εμβόλου.

2, εγκαθιστούν τον έλεγχο πετρελαίου - που ακολουθείται από τα δαχτυλίδια συμπίεσης στη διαταγή ανόδου, στους αύλακες χρησιμοποιώντας ένα εργαλείο δαχτυλιδιών.

3, παίρνουν την προσοχή για να εγκαταστήσουν τα δαχτυλίδια με τα χαρακτηρισμένα πρόσωπα πρός τα πάνω και προς την κορυφή του εμβόλου.

II.Confirmation αυτό δαχτυλίδια εγκαθίσταται σωστά:

1, σιγουρεύεται ότι τα δαχτυλίδια μπορούν να κινηθούν ελεύθερα - χωρίς φράσσω-στα αυλάκια εμβόλων.

2, σιγουρεύονται ότι κάθε χάσμα δαχτυλιδιών δεν τοποθετείται σύμφωνα με τον άξονα ή την ώθηση καρφιτσών εμβόλων

III.Installation του εμβόλου που εγκαθίσταται με τα δαχτυλίδια:

Πάντα χρησιμοποιήστε ένα εργαλείο εγκαταστάσεων κατά τον παρεμβολή στον κύλινδρο.

Ειδική οδηγία για NPR NIFFLEX συναρμολογήσεων το δαχτυλίδι πετρελαίου

1, άρμοσε τον αποσυμπιεστή του δαχτυλιδιού πετρελαίου NIFFLEX στον αύλακα με το χέρι και εξασφαλίζει τις άκρες που χτυπούν μαζί όπως φαίνεται στην απεικόνιση.

2, λαβή με τον αντίχειρά σας ο αποσυμπιεστής στις άκρες άκρης του. Εγκαταστήστε την ανώτερη ράγα προς τον αποσυμπιεστή με το χάσμα του approx.45° στο αριστερό, και τη χαμηλότερη ράγα approx.45° στο δικαίωμα στις άκρες του αποσυμπιεστή.
